GTC-01の操作方法

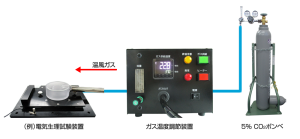

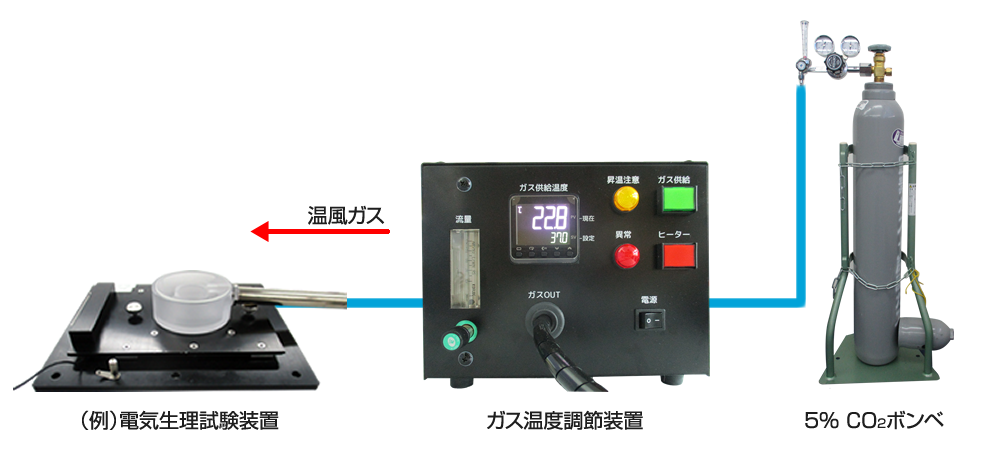

※下図は装置の構成例です。

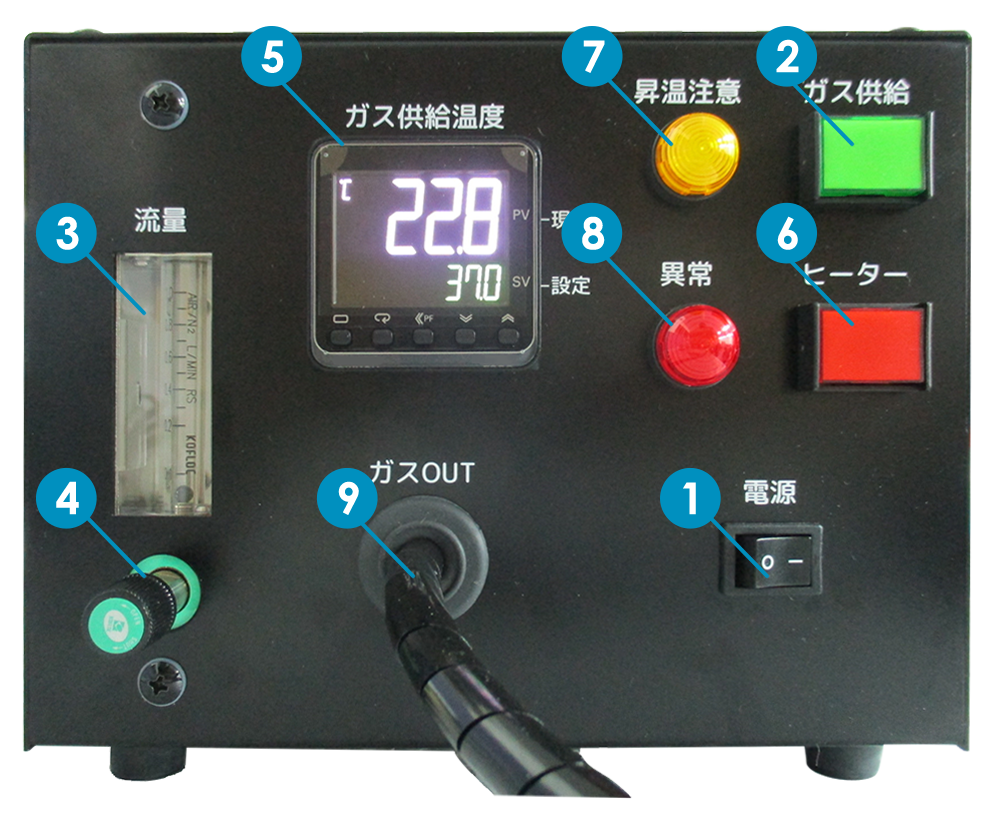

各機能の説明
① 電源スイッチ
装置電源の ON( I ) / OFF(O)を切り替えます。
② ガス供給スイッチ (緑)
スイッチを押すことで、ガスの供給・停止を制御します。
ONにすることで電磁弁が開放され、ガスが供給されます。( 点灯 )
OFFにすることで電磁弁が閉鎖され、ガスの供給を停止します。( 消灯 )
③ 流量計 ( 最小目盛： 0.1 L/min, 最大： 1.0 L/min )
供給するガスの流量 ( L/min )を表示します。
④ 流量調整つまみ
つまみを回して流量を調節することができます。 時計回り：減, 反時計回り：増注記：ガス供給が止まっている場合は、つまみを回しても流量は増加しません。
⑤ 温度調節パネル
供給するガスの温度を設定します。また、現在温度と設定温度を表示します。
⑥ ヒータースイッチ (赤)
スイッチを押すことで、ヒーターに通電し、温度を制御します。
ON にすることでヒーターに通電されます。 ( 点灯 )
OFF にすることでヒーターへの通電が停止されます。 ( 消灯 )
ガス供給スイッチが ON の場合のみ、ヒータースイッチを ON にすることができます。
※注意
必ず流量計でガスが流れていることを確認してからヒータースイッチを ON にしてください。ガスが流れていない状態でヒーターを ON にすると、ヒーターが非常に高温になる恐れがあります。
⑦ 昇温注意ランプ ( 黄ランプ )
温度調節パネルの現在値が、設定値 + 0.5℃以上に昇温した際に点灯します。温度調節パネルの現在値が、設定値 + 0.2℃まで降温した際に消灯します。
⑧ 異常警告ランプ ( 赤ランプ )
ヒーターの発熱体温度が、警告温度(140℃)まで達した際に点灯します。
ランプ点灯中は、ガス供給と加熱を停止し、ガス供給スイッチとヒータースイッチが消灯します。
※注意
ヒーターが冷めるまで、ご使用できません。異常の原因を取り除いた後、ヒーターが冷めるのをお待ちください。
⑨ ガス配管出口
太い配管中に、ガスチューブ(外径 6 mm, 内径 4 mm)と電線が通っています。
